В собранной модели автомобиля будут включаться габаритные огни, фары, а так же загораться стоп-сигналы. В 22-ом выпуске журнала «Победа» находится комплект проводов для всей этой электрики. Ими и займемся…

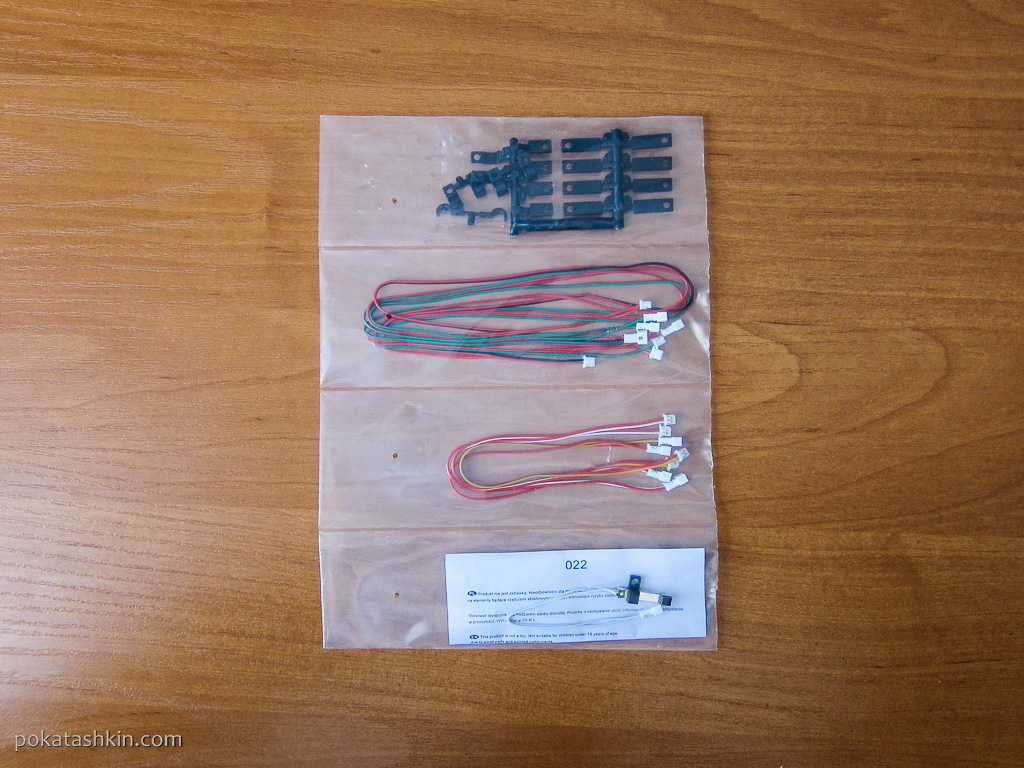

Такой вот комплект:

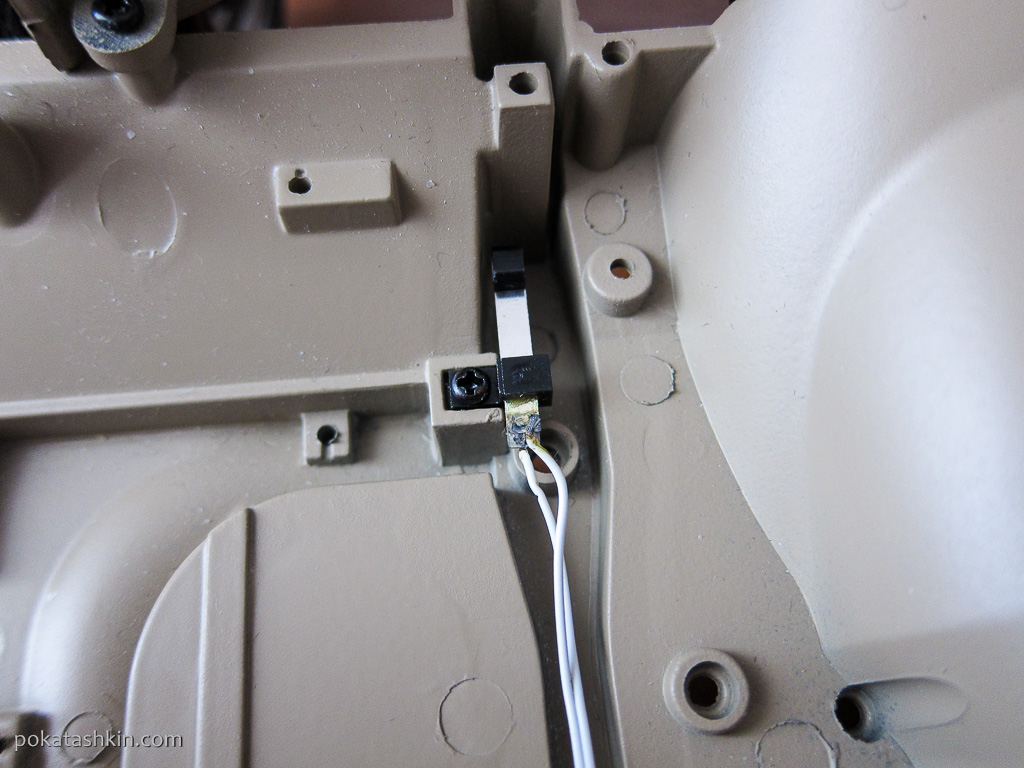

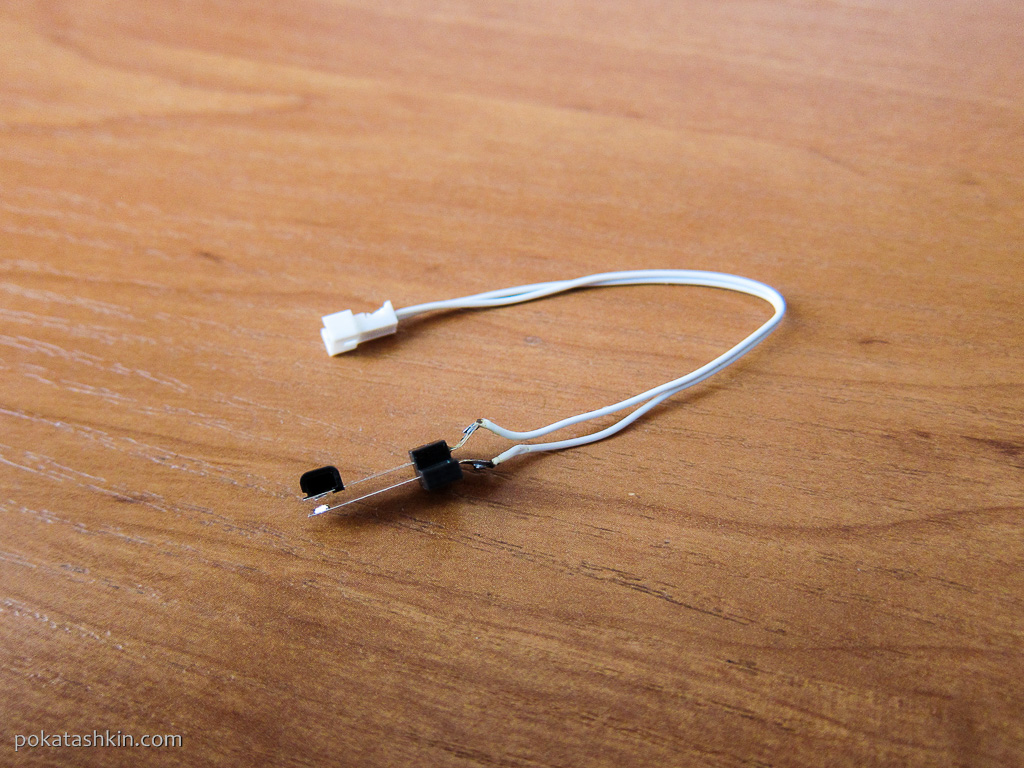

Сначала нужно установить выключатель. Пайка на контактах не отличается аккуратностью :(

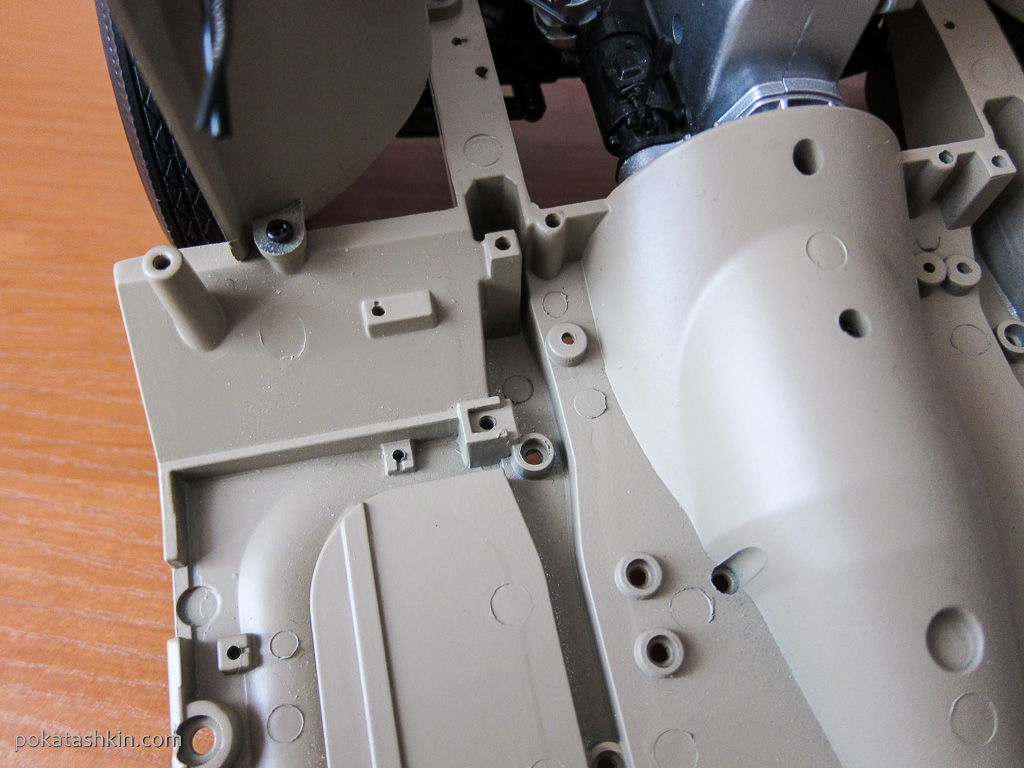

Место для него находится левее центрального тоннеля.

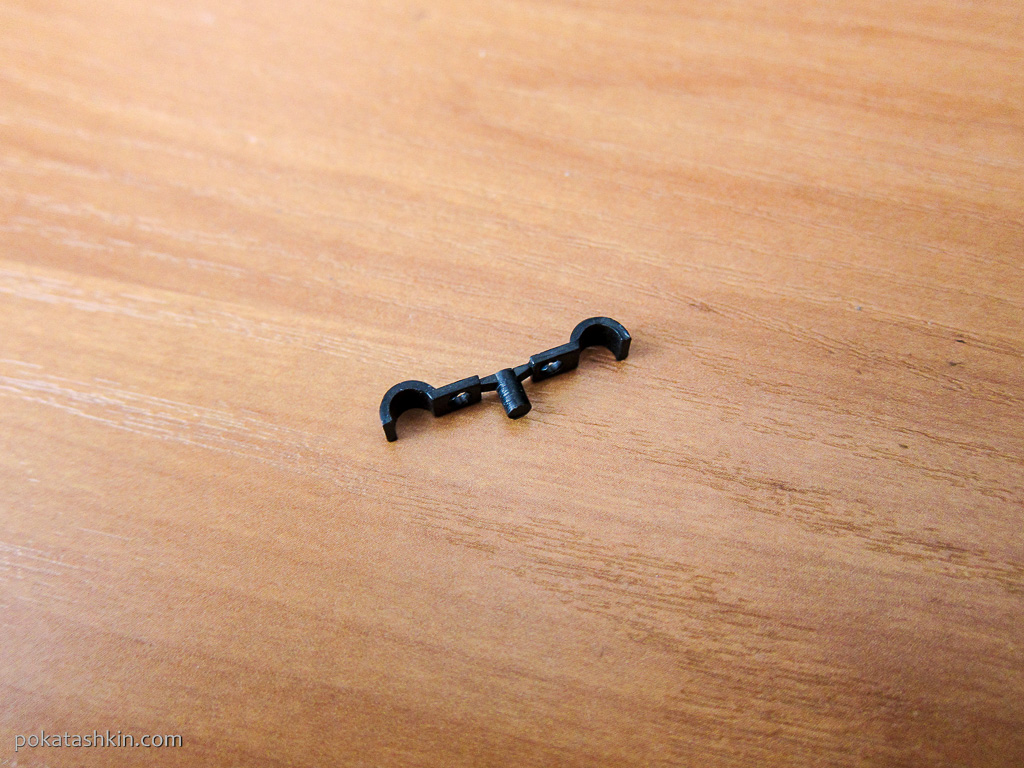

Теперь можно переходить к прокладке проводов. Для крепления проводов используются крепежные скобы.

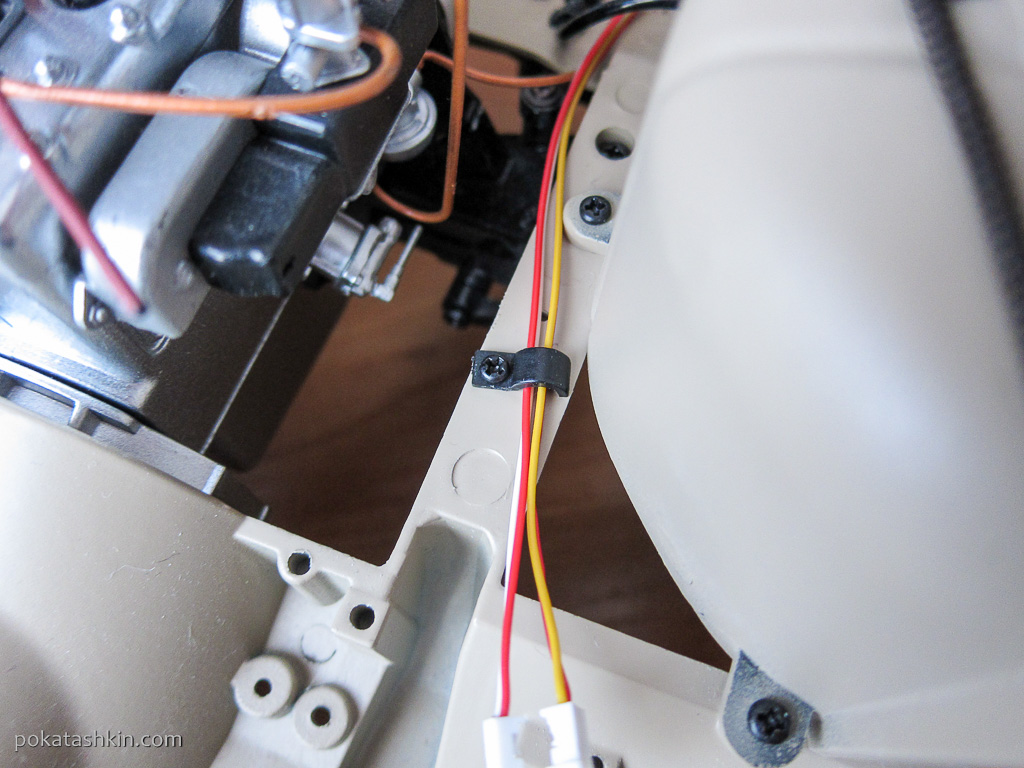

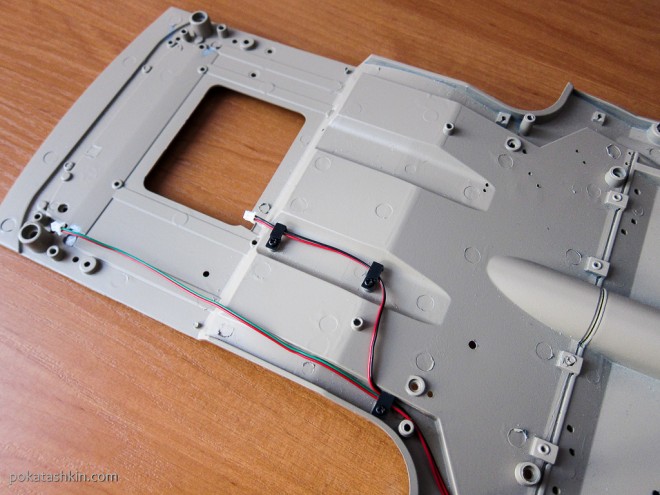

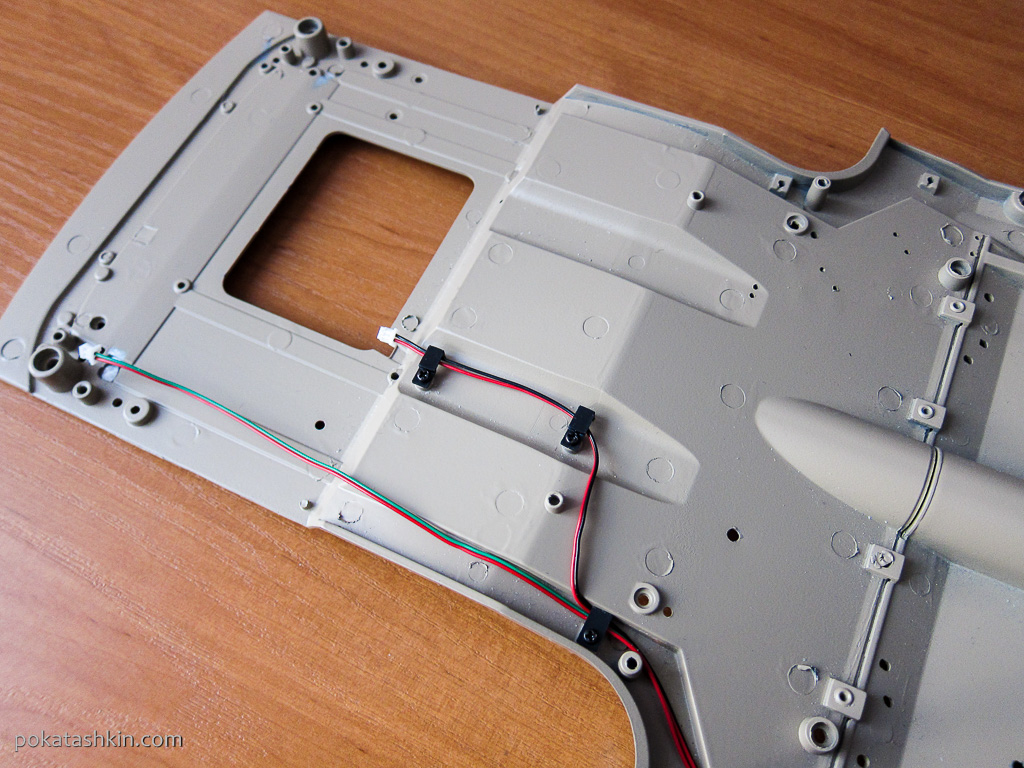

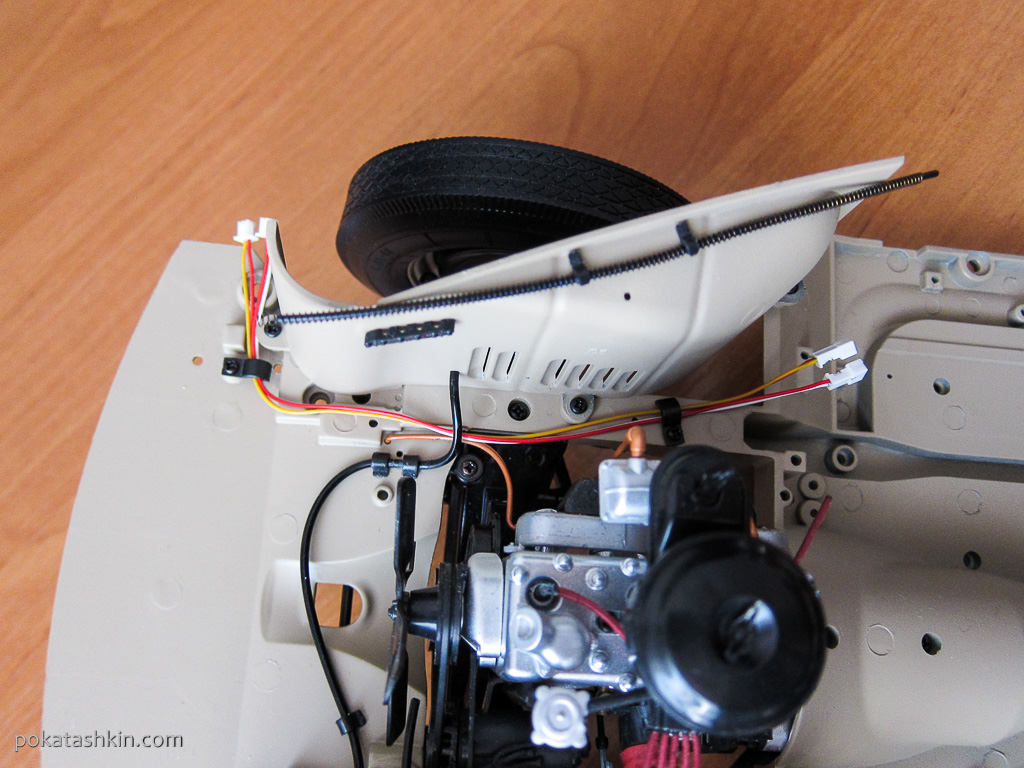

Укладываем провода передних фар (красный/желтый) и габаритных огней (красный/белый) вдоль правого лонжерона.
Обратите внимание: все провода должны быть ориентированы так, чтобы разъемы типа «мама» находились в центре шасси (около центрального тоннеля).

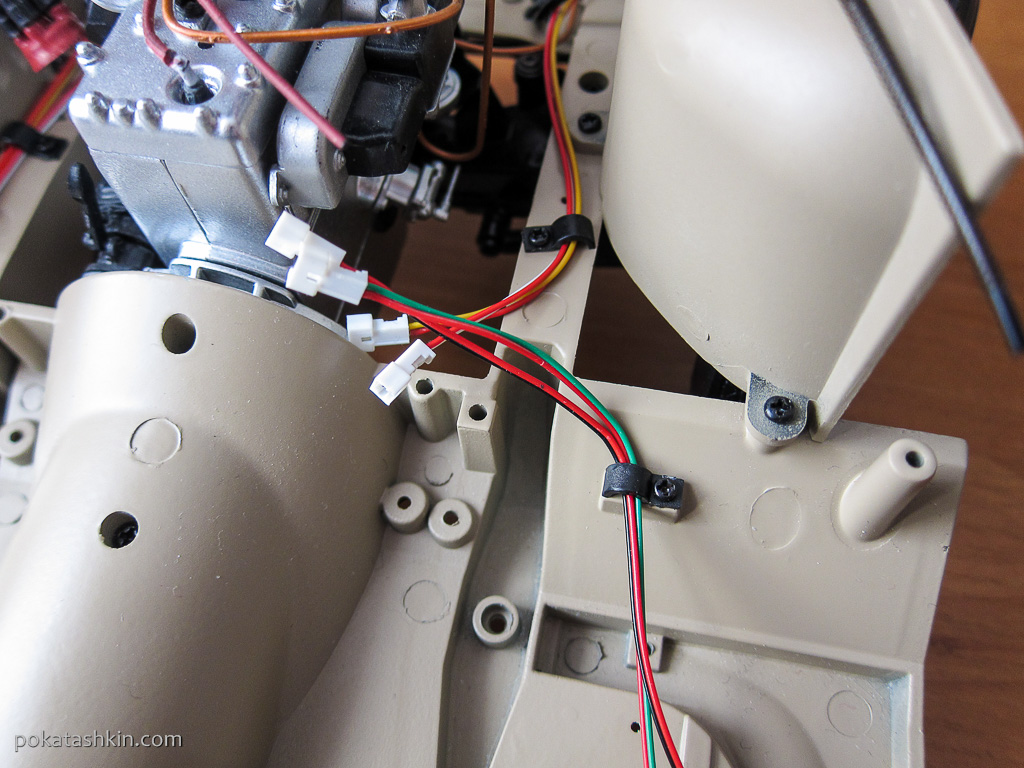

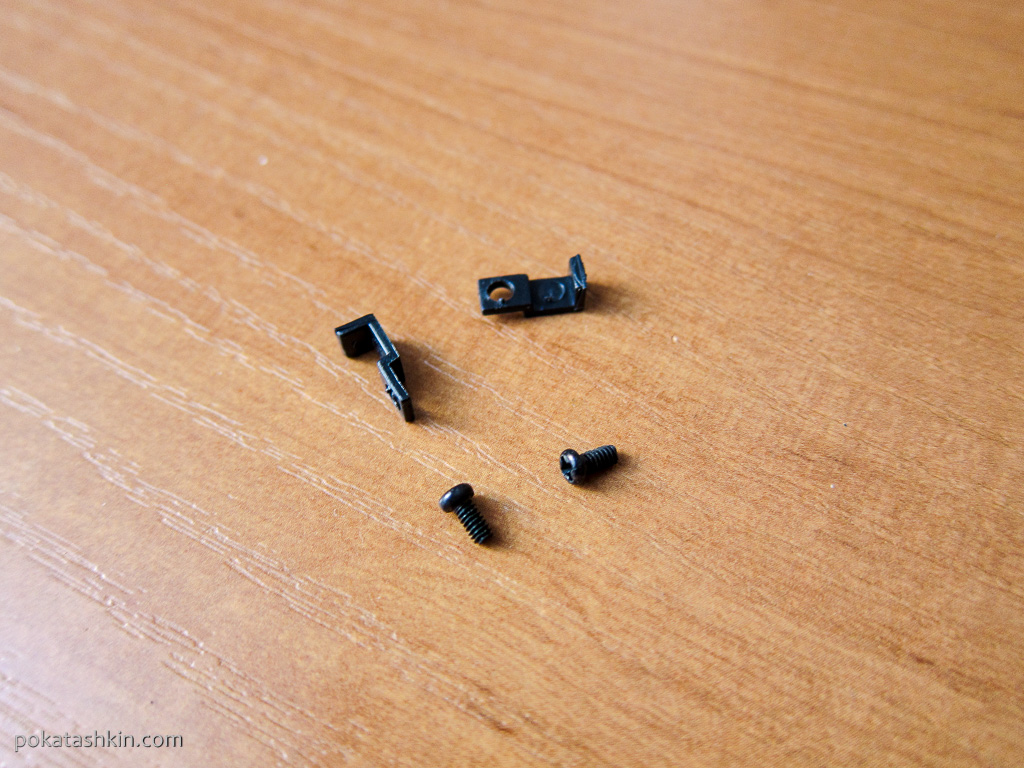

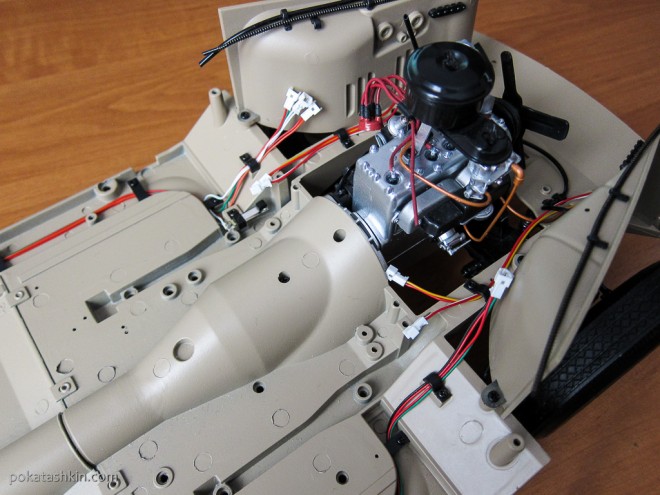

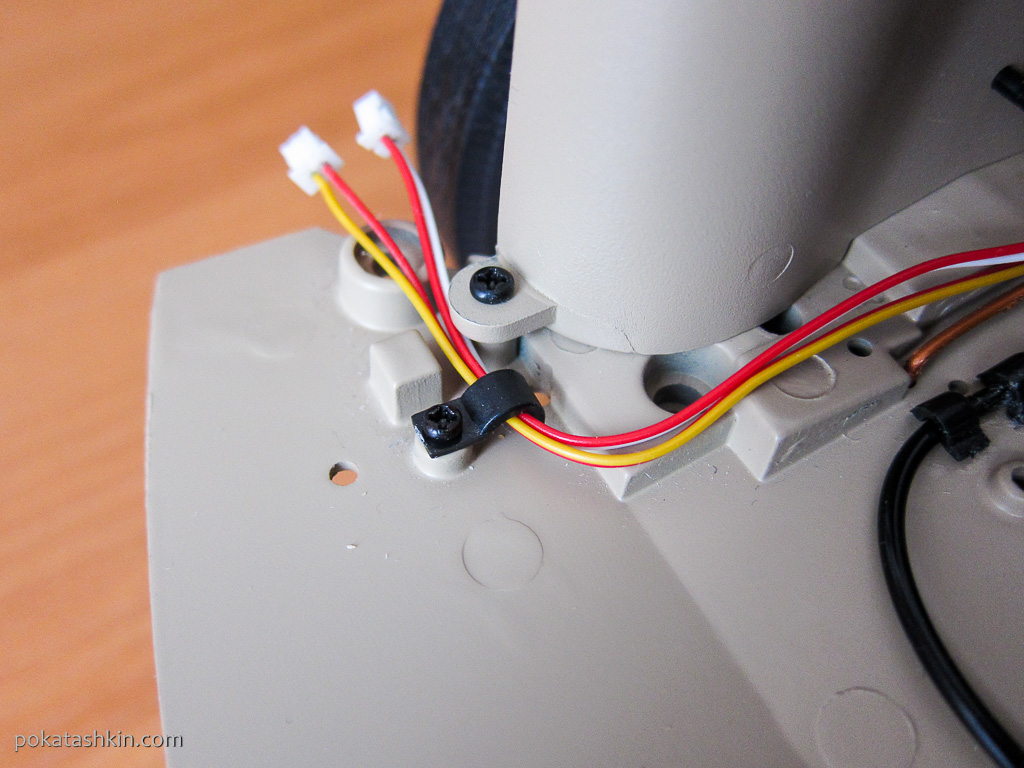

С помощью крепежной скобы и винта 2,0х4 закрепляем провода заднего правого габаритного огня (красный/зеленый) и питания (красный/чёрный) на приливе за правым брызговиком переднего крыла. Расстояние от скобы до разъемов проводов должно составлять 3-4 см.

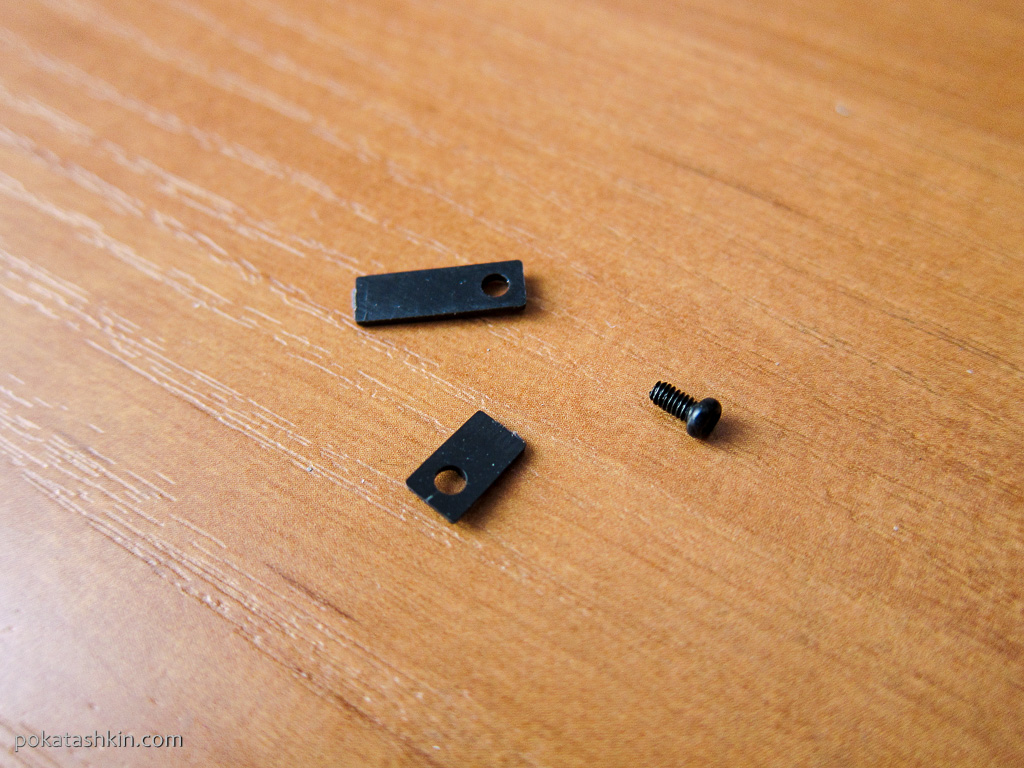

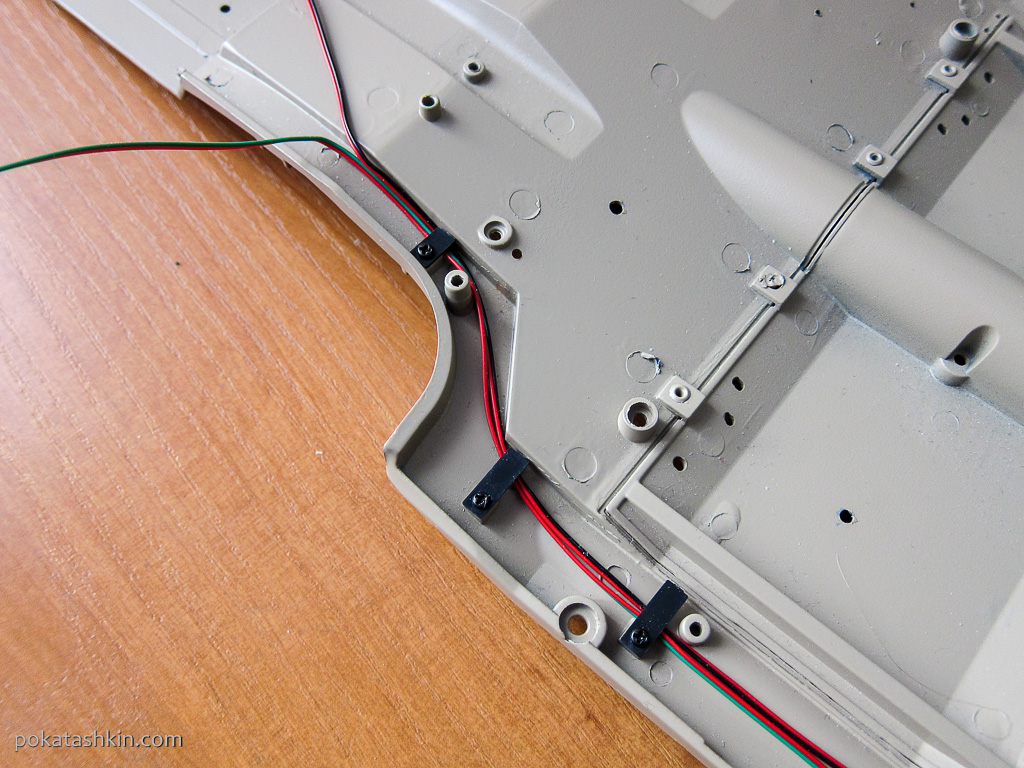

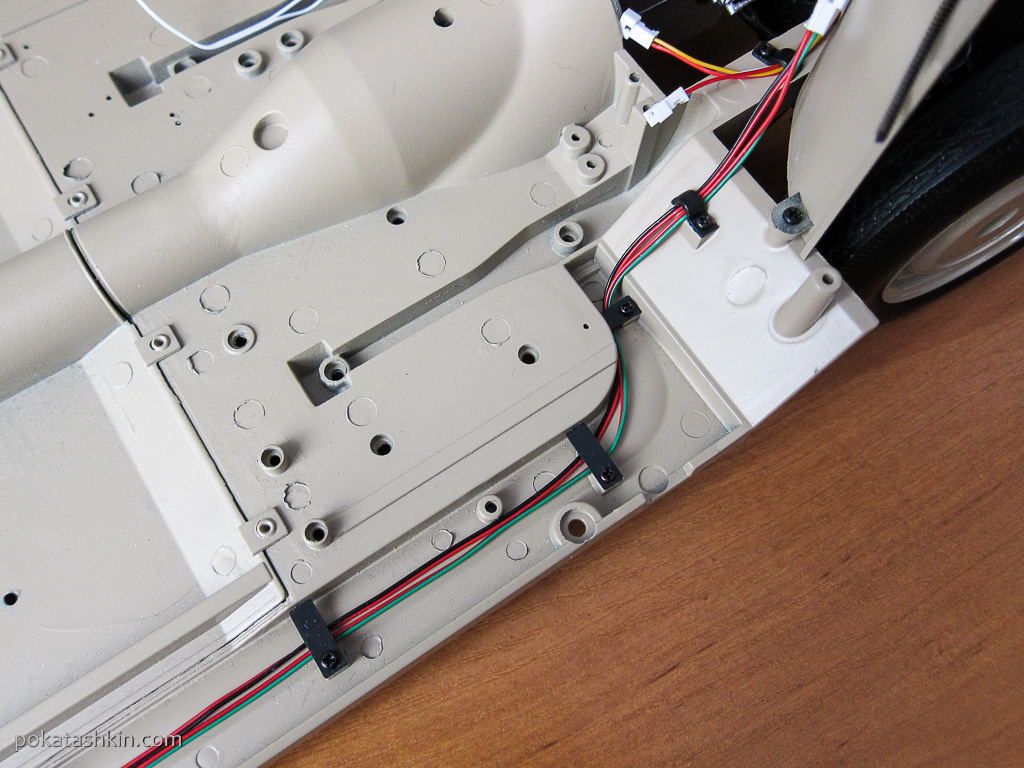

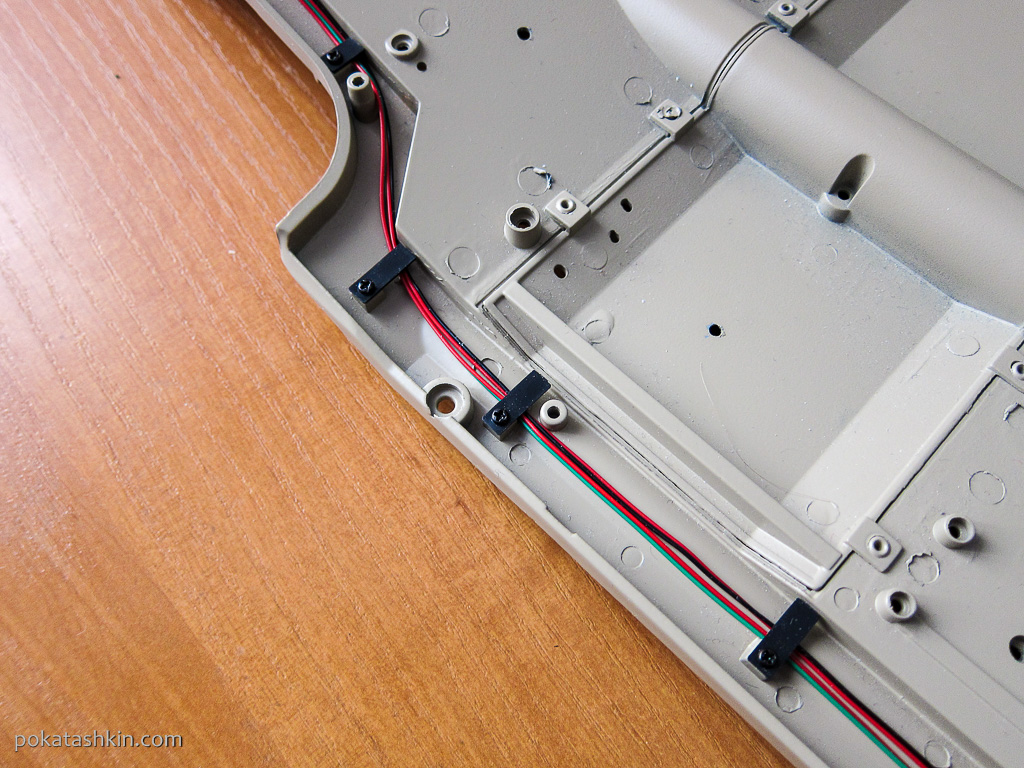

С помощью крепёжных пластин и винтов 2,0х4 фиксируем провода вдоль правого порога модели.

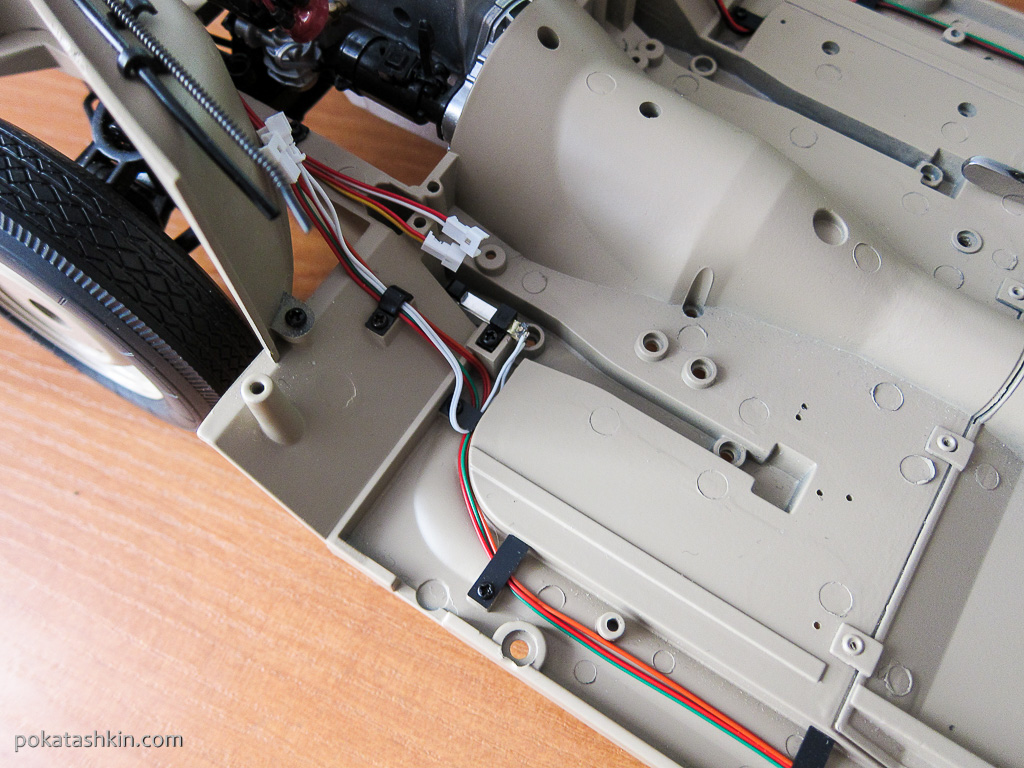

Провод питания должен подходить в район бензобака. Там он фиксируется Г-образными крепежными скобами и винтами 2,0х4.

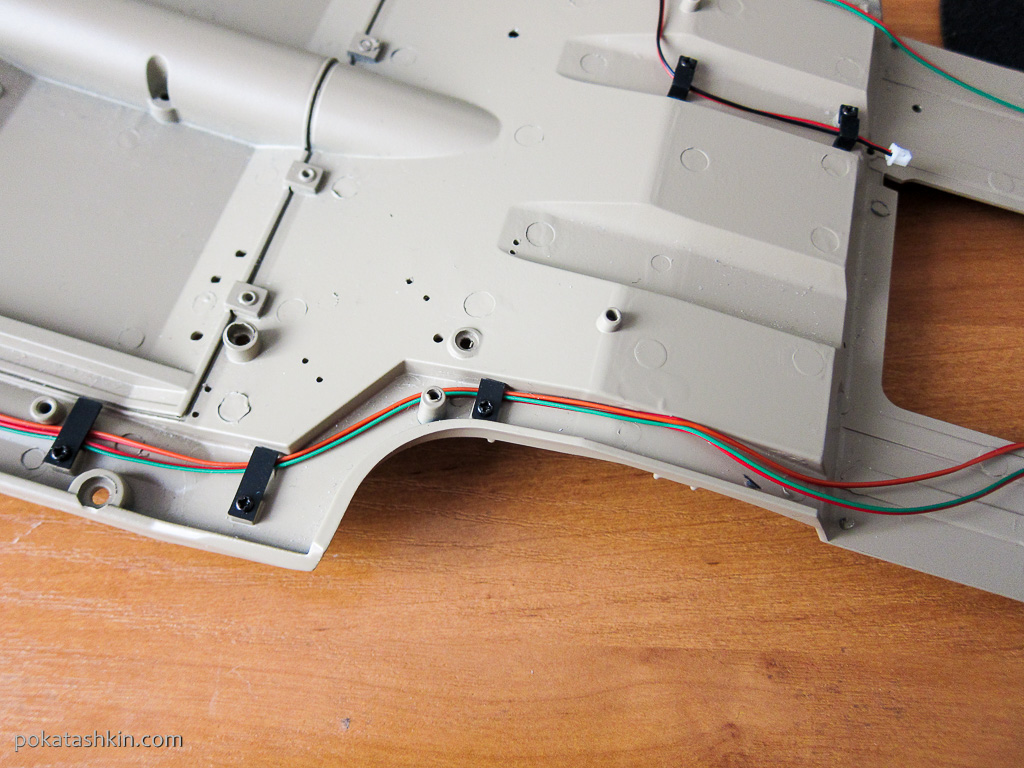

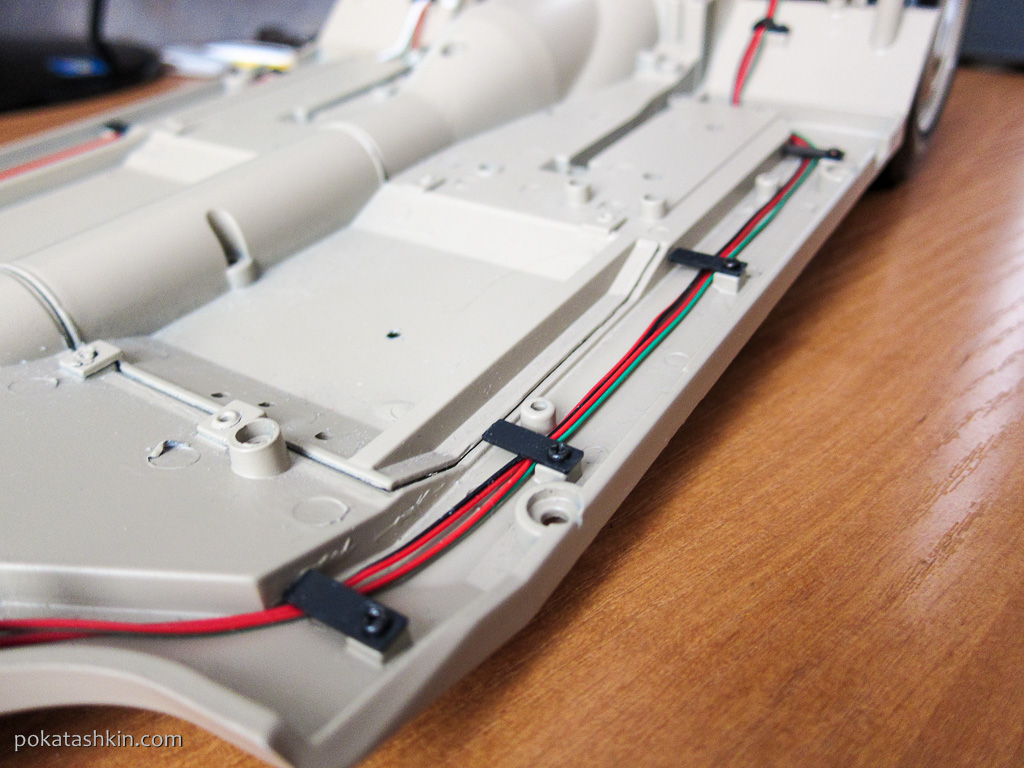

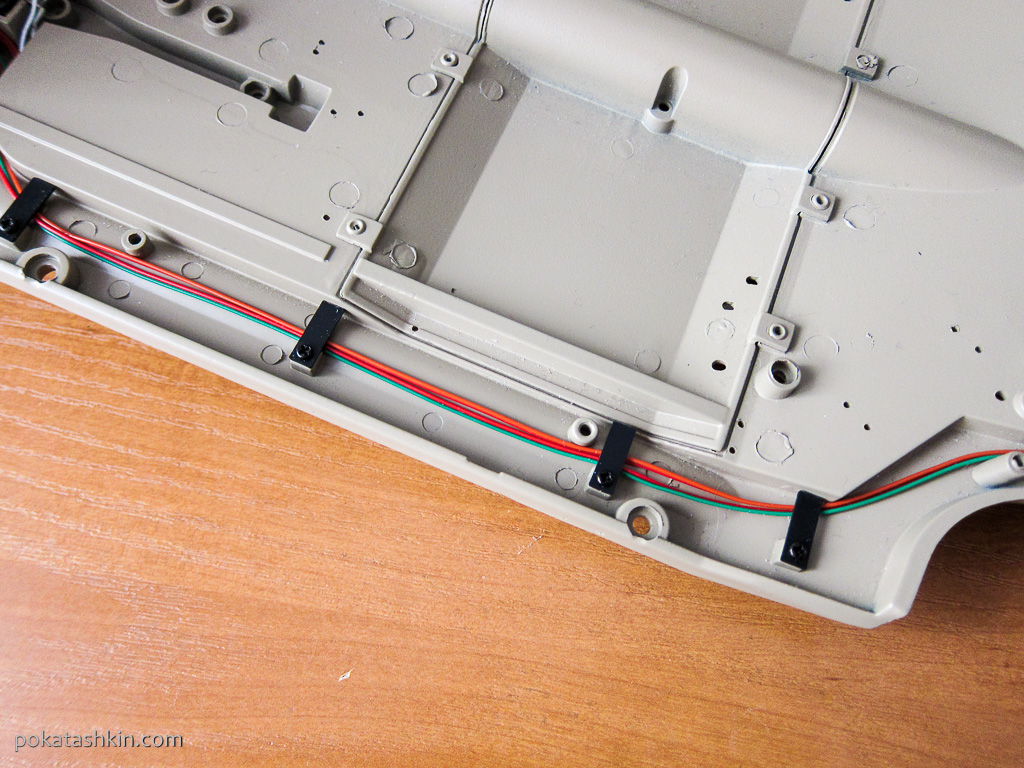

Аналогичную процедуру выполним для проводов заднего левого габаритного огня (красный/зеленый) и стоп-сигнала (красный/оранжевый). Они прокладываются вдоль левого порога.

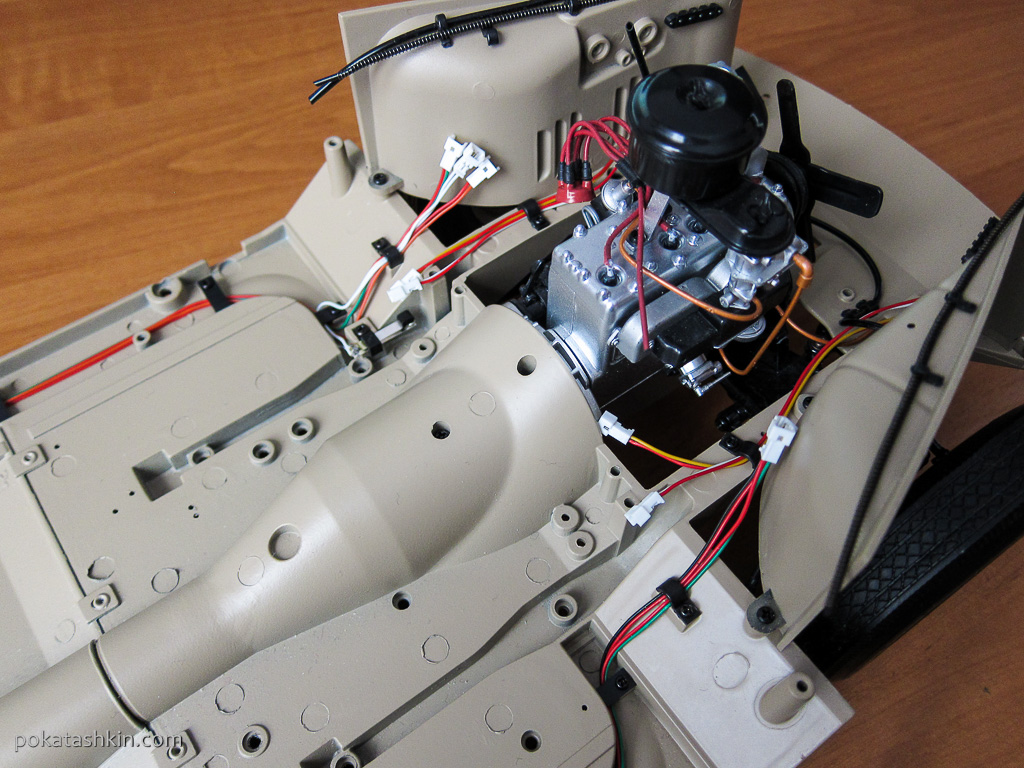

Готово!
В 23-ем выпуске находятся: реле-регулятор, тормозные магистрали и шланги масляного фильтра.
